概述

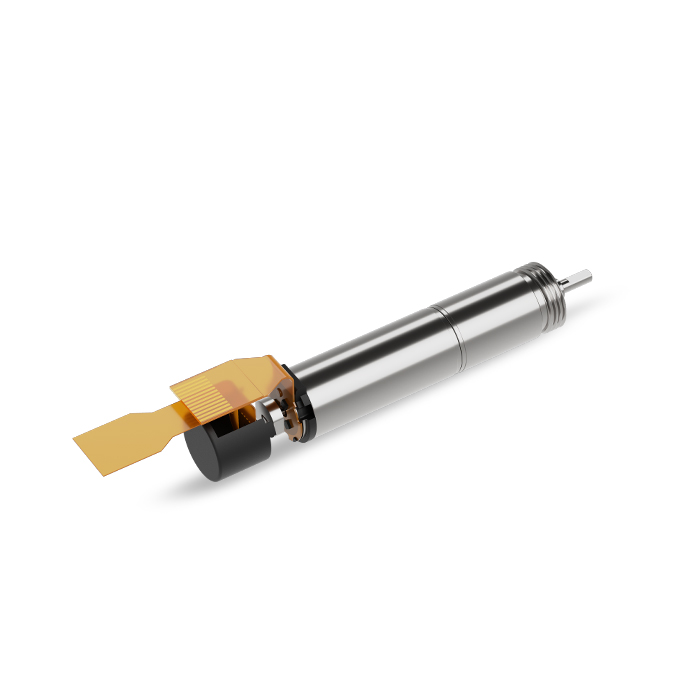

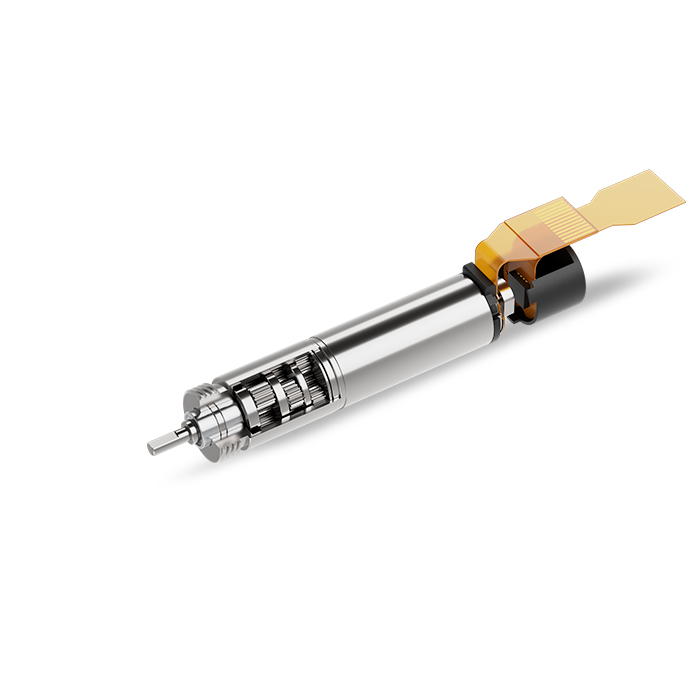

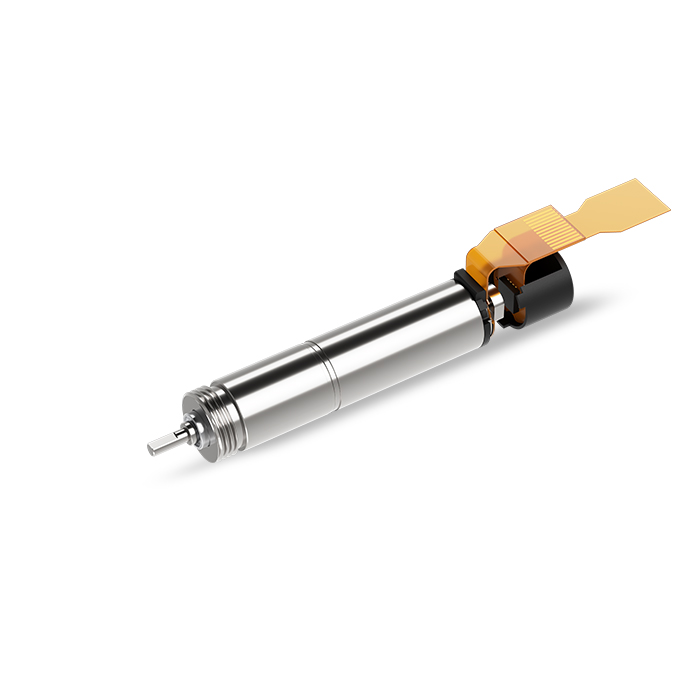

8mm高性能伺服電機（64）
產品型號：ZWSMD008008-64-01
外直徑：8
總長度：47.43
齒輪箱減速比：64:1
使用電壓（VDC）：8.5
空載轉速（RPM）：506±15%
空載電流（mA Max）：300
負載力矩（gf.cm）：600
轉速（RPM）：408±15%
電流（mA Max）：800
噪音：變音小于5dB,穩定后不超出48dB(側面30CM,環境噪音32dB Max)
電機使用環境溫度范圍（°C）：-20~+85
環保要求：滿足RoHS指令規定
| 電機FPC PIN定義 | |
| PIN1 | Winding 1 |
| PIN2 | Winding 2 |
| PIN3 | Winding 3 |
| PIN4 | HALL – |
| PIN5 | HALL + |
| PIN6 | HALL 1 |
| PIN7 | HALL 2 |
| PIN8 | HALL 3 |
| 電機參數 | |
| 電機型號 | 0832Φ8mm空心杯無刷電機 |
| 額定電壓（VDC） | 8.5 |
| 空載轉速 | 33000±10% |
| 空載電流（mA Max） | 280 |
| 額定負荷（gf.cm） | a:6 b:11 |
| 額定轉速 | 29500±15% 26500±15% |
| 額定電流（mA） | ≤600 ≤900 |
*注：以上具體參數可根據客戶要求定制。

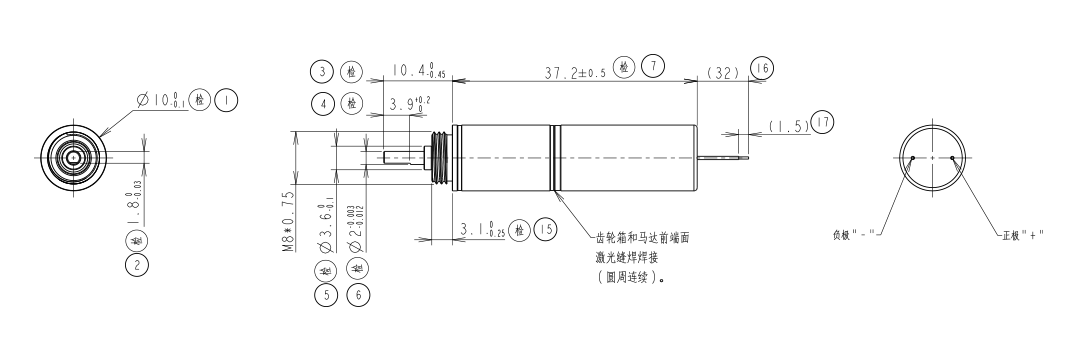

設計圖紙
查看詳情
資料下載
8mm高性能伺服電機（64）規格書
